Unser erfahrenes Expertenteam steht Ihnen mit fundierter Beratung zur Seite, um maßgeschneiderte Lösungen für Ihre Bedürfnisse zu entwickeln. Vertrauen Sie auf unsere Fachkenntnisse und langjährige Erfahrung, um die Effizienz und Sicherheit Ihrer Anlagen zu maximieren.
Aus dem Zusammenspiel von mehr als 4 Gigawatt überprüfter PV-Leistung, detaillierten Laboruntersuchungen und eigenen Studien hat unser Wissen stetig zugenommen. Dies ermöglicht es uns, zeitnahe und kosteneffiziente Wege zur Steigerung des Ertrags Ihrer Anlagen aufzuzeigen. Viele unserer Kunden begleiten wir bereits seit über einem Jahrzehnt kontinuierlich.
GUTACHTEN
für Photovoltaik
THERMOGRAFIE
Photovoltaik + Elektro
TECHNICAL ADVISOR
Beratung
Gutachten für Photovoltaik
Bei der HaWe Engineering GmbH erhalten Sie professionelle Unterstützung für die Qualitätssicherung Ihrer Photovoltaikanlage – europaweit. Wir beraten Sie von der Standortbewertung bis zum störungsfreien Betrieb.
Unsere Sachverständigen führen Berichte, Gutachten, Prüfungen, Messungen und Bewertungen gemäß den allgemein anerkannten Regeln der Technik durch. Die Einhaltung dieser Regeln wird nach §49 des Energiewirtschaftsgesetzes durch die Beachtung der technischen VDE-Regeln bei Elektrizitätserzeugungsanlagen vermutet.
Die Vorteile im Überblick
- Sicherung Ihrer Investition und Rendite durch wissenschaftlich fundierte Gutachten
- Geltendmachung von Garantie- und Gewährleistungsansprüchen
- Höhere Erträge der PV-Anlage durch Erkennen und Beseitigen von leistungsmindernden Faktoren
- Belastbare Ergebnisse durch hochwertige Messgeräte
- Hohe Anlagenverfügbarkeit und sicherer Betrieb durch kompetente Qualitätssicherung
Inbetriebnahme
Die professionelle Abnahme Ihrer PV-Anlage ist der Schlüssel zu einem störungsfreien Betrieb.

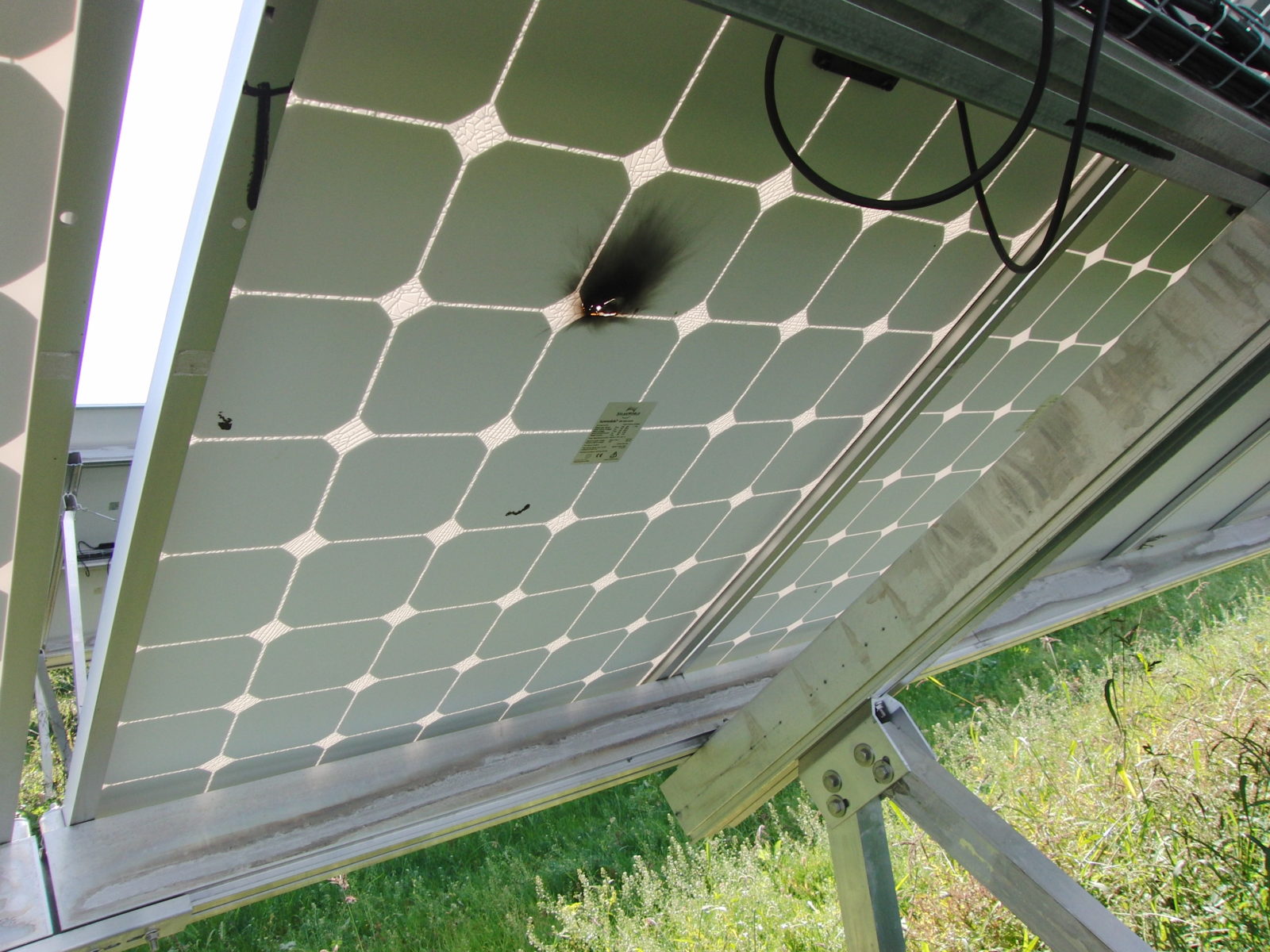

Eine fachtechnische Abnahme Ihrer Photovoltaikanlage ist besonders wichtig für die Qualitätssicherung. Im Idealfall wird die PV-Anlage unmittelbar nach der Inbetriebnahme abgenommen. Unsere fachkundigen Mitarbeiter überprüfen die Photovoltaikanlage und identifizieren mögliche Mängel bei der Planung, der Ausführung, der Bauphase sowie Produktionsfehler in einzelnen PV-Modulen und den elektrischen BoS-Komponenten.
Nur wenn Fehler frühzeitig erkannt und Mängel behoben werden, ist ein zuverlässiger Betrieb der Photovoltaikanlage möglich – auch über die Garantiezeit der PV-Komponenten hinaus. Unsere Gutachten und Berichte sind belastbar und von Banken und Gerichten akzeptiert.
Auszug aus unserem Leistungskatalog:
- Check der Dokumentation der PV-Anlage (nach VDE 0126-23-1)
- Technische Prüfung und Sichtung vor Ort (nach VDE 0100-712)
- Messung der Strom-Spannungs-Kennlinien (U-I-Kennlinien nach VDE 0126-24)
- Photovoltaik Thermografie (nach IEC TS 62446-3)
Betriebsphase
Ertragsmängel erkennen und Rendite steigern.
Nicht jede Photovoltaikanlage bringt die Erträge, die bei der Planung in einer Ertragsprognose oder der Wirtschaftlichkeitsberechnung vorhergesagt wurden. Ab einer gewissen Abweichung wird eine externe Fehleranalyse wirtschaftlich.
Unsere Mitarbeiter haben langjährige Erfahrung bei der Vermessung von PV-Anlagen jeder Größe. Sie sind darauf spezialisiert, die Ursachen für Mindererträge einer Photovoltaikanlage schnell und gründlich aufzudecken. Die Auswahl geeigneter Prüfmaßnahmen und Verwendung modernster Messtechnik bei der Überprüfung Ihrer Anlage führt zu möglichst kurzen Bearbeitungszeiten. Wir stützen uns bei unserer Inspektion unter anderem auf thermografische Analysen, Betriebsdatenauswertungen und Kennlinienmessungen.
Für jeden Anlagenbetreiber gilt: Je weniger Fehler innerhalb einer Photovoltaikanlage auftreten, desto mehr Rendite kann mit der Anlage erzielt werden. Wir helfen Ihnen dabei, diese Fehler zu finden und zeigen Ihnen auf, wie Sie Ihren Ertrag optimieren können. So lässt sich die vorhergesagte Rendite bzw. Wirtschaftlichkeit Ihrer PV-Anlage über den Vergütungszeitraum sichern oder sogar übertreffen.
Auszug aus unserem Leistungskatalog:
- Fehlersuche mittels Photovoltaik Thermografie
- Kontrolle der Anlagenüberwachung
- Betriebsdatenauswertung
- Performance-Analyse
- Technical Due Diligence
- Anlagenanalyse

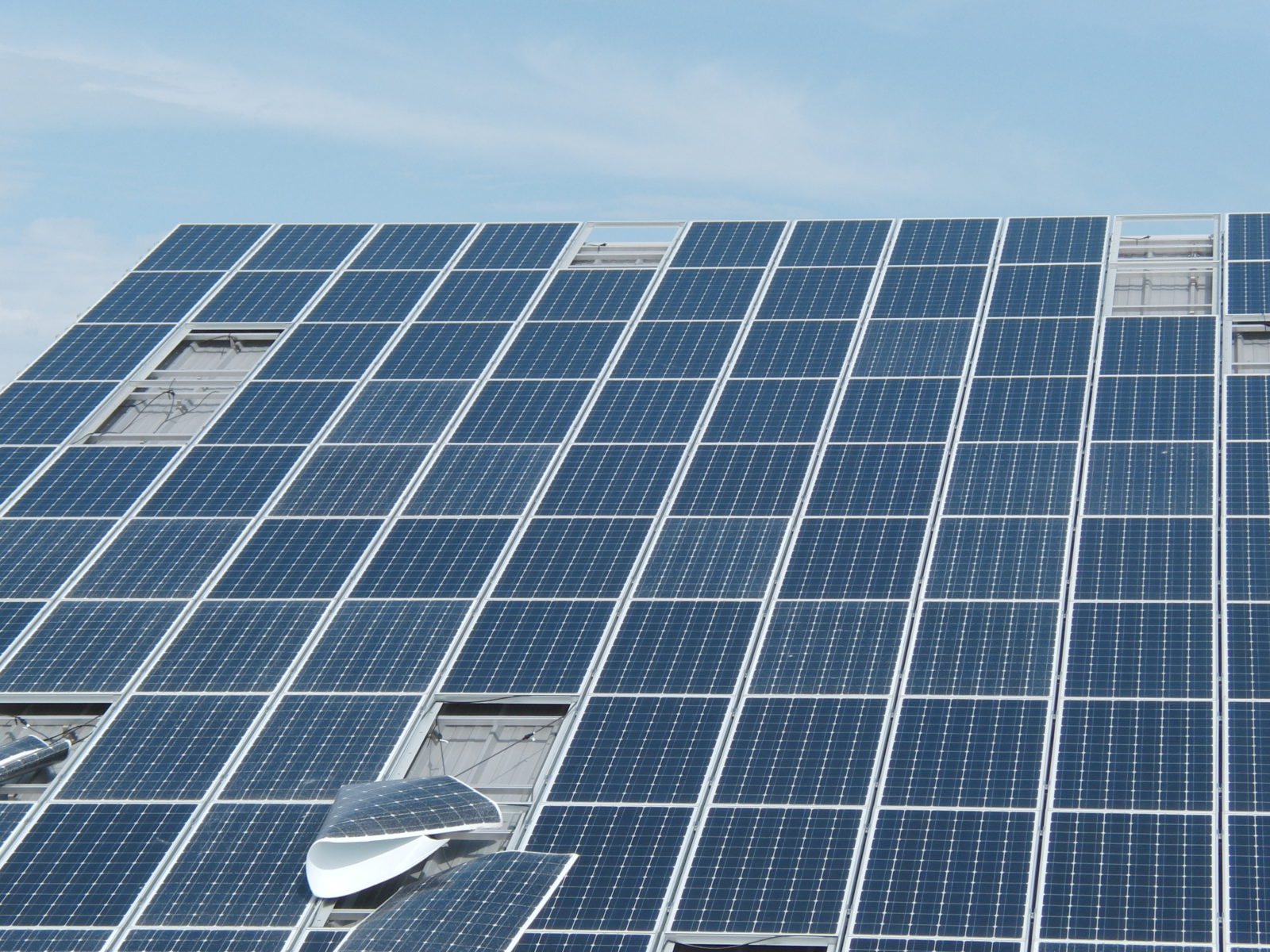

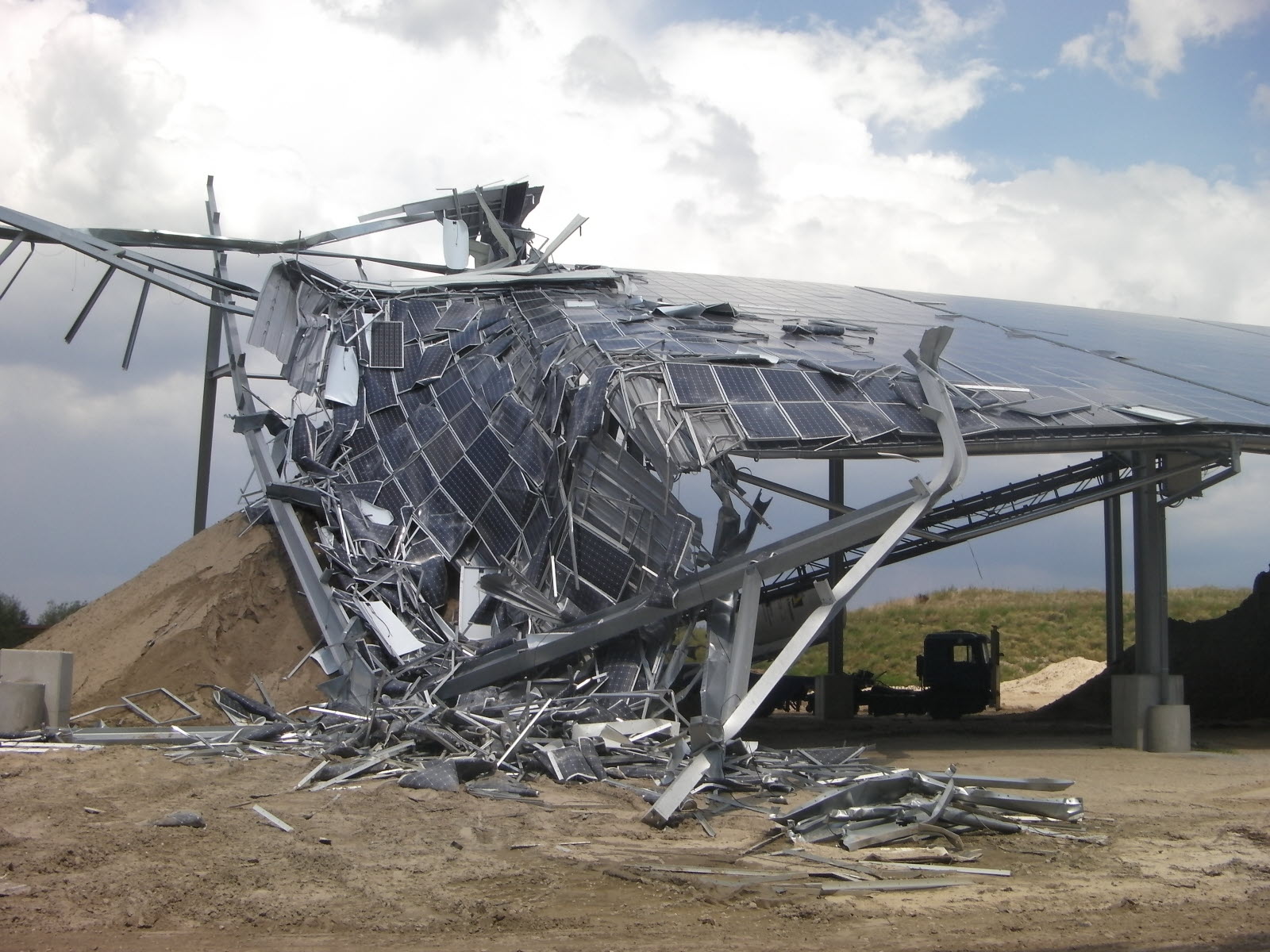

- Schadensgutachten

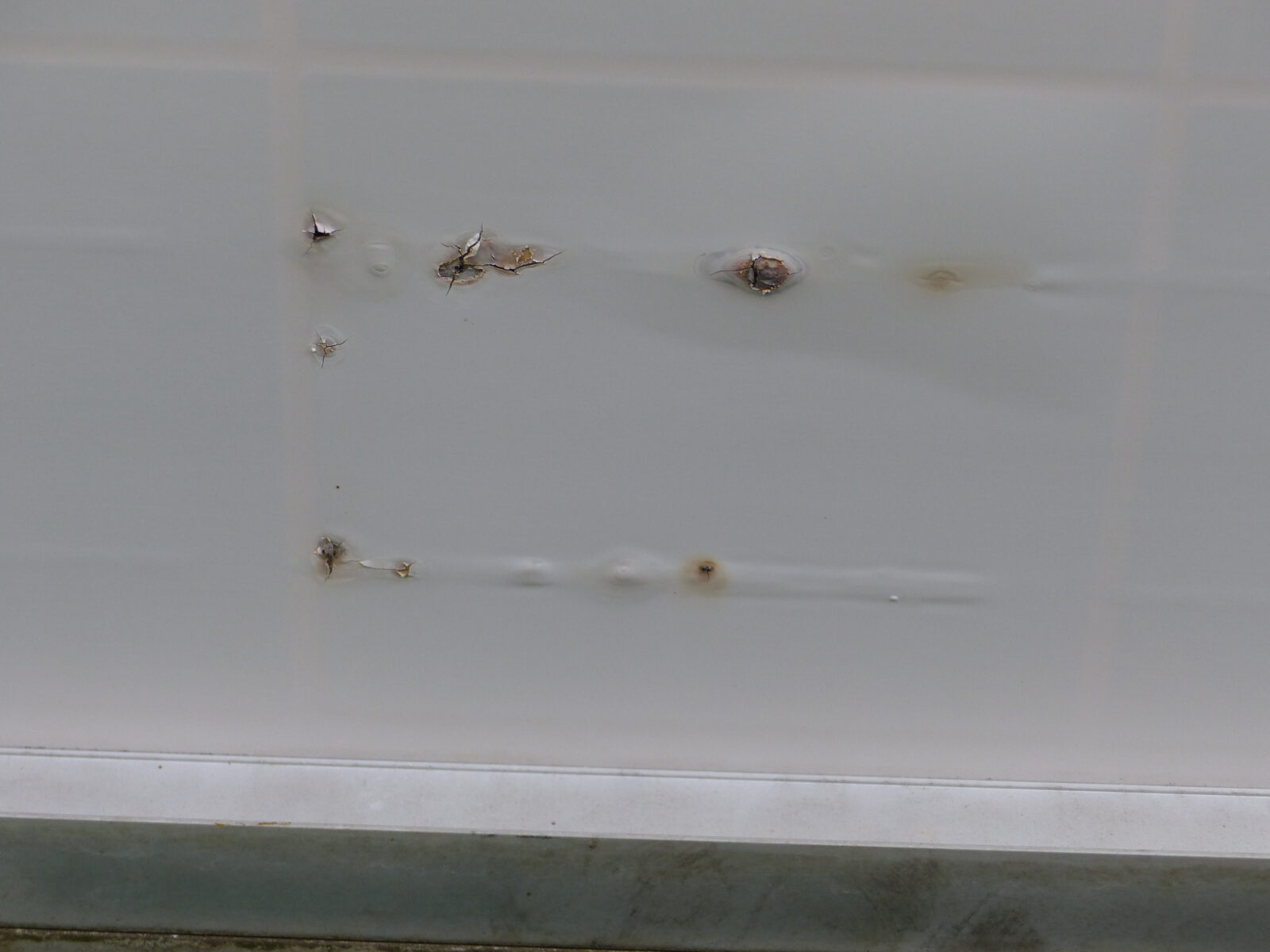

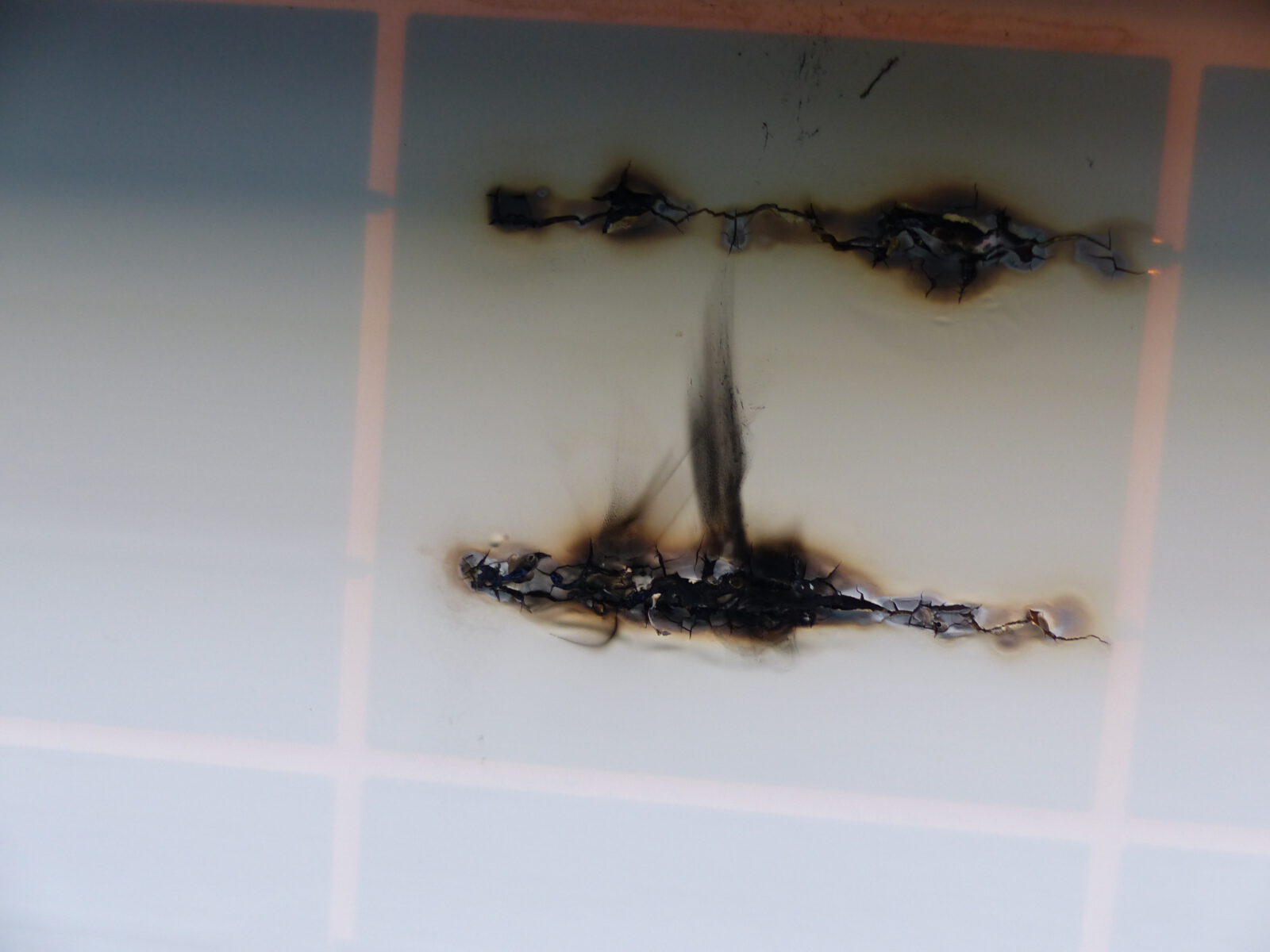

Schäden

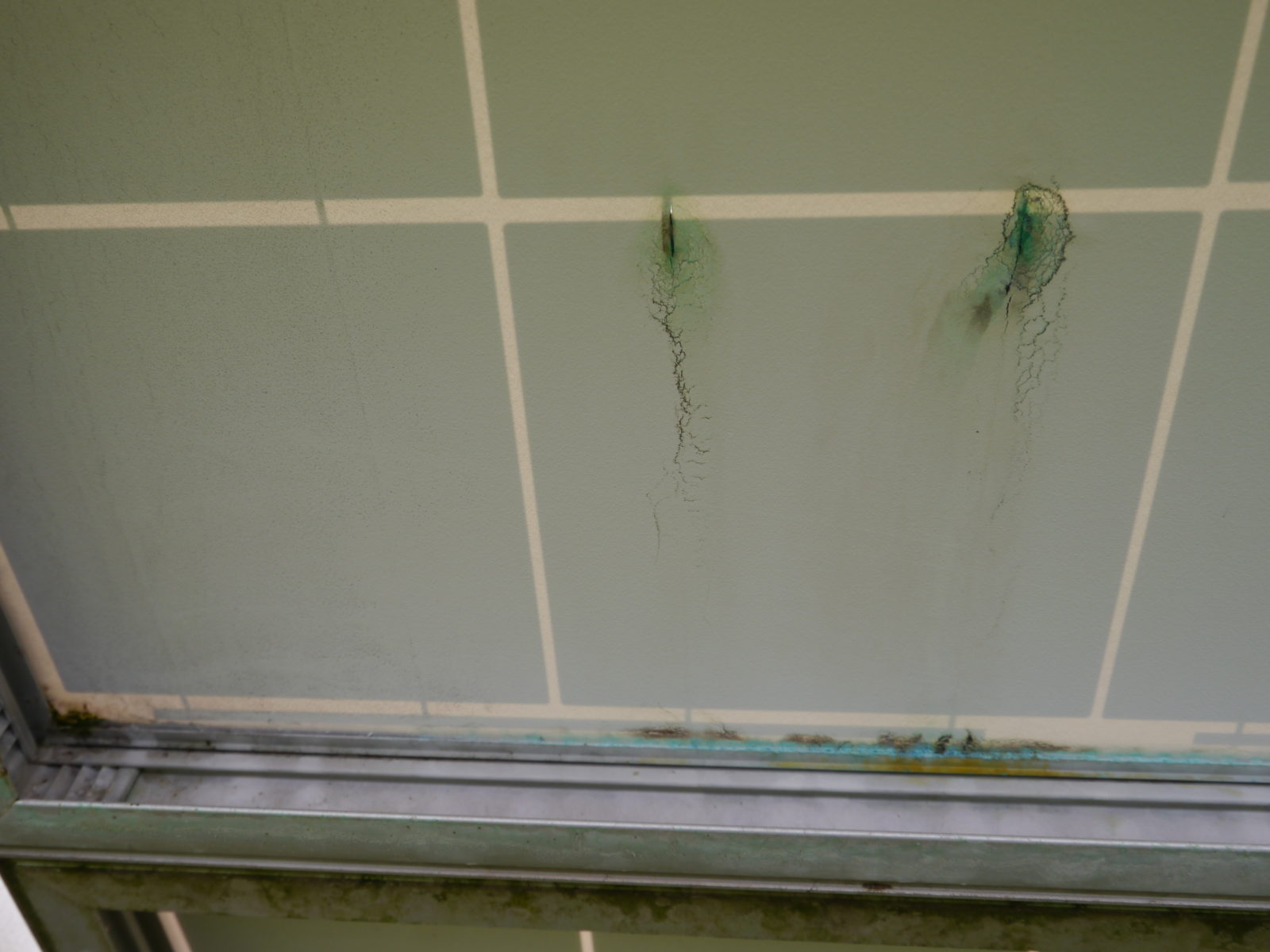

Garantiesicherung durch Schadens- und Gewährleistungsgutachten – Beispiel Rückseitenfolie

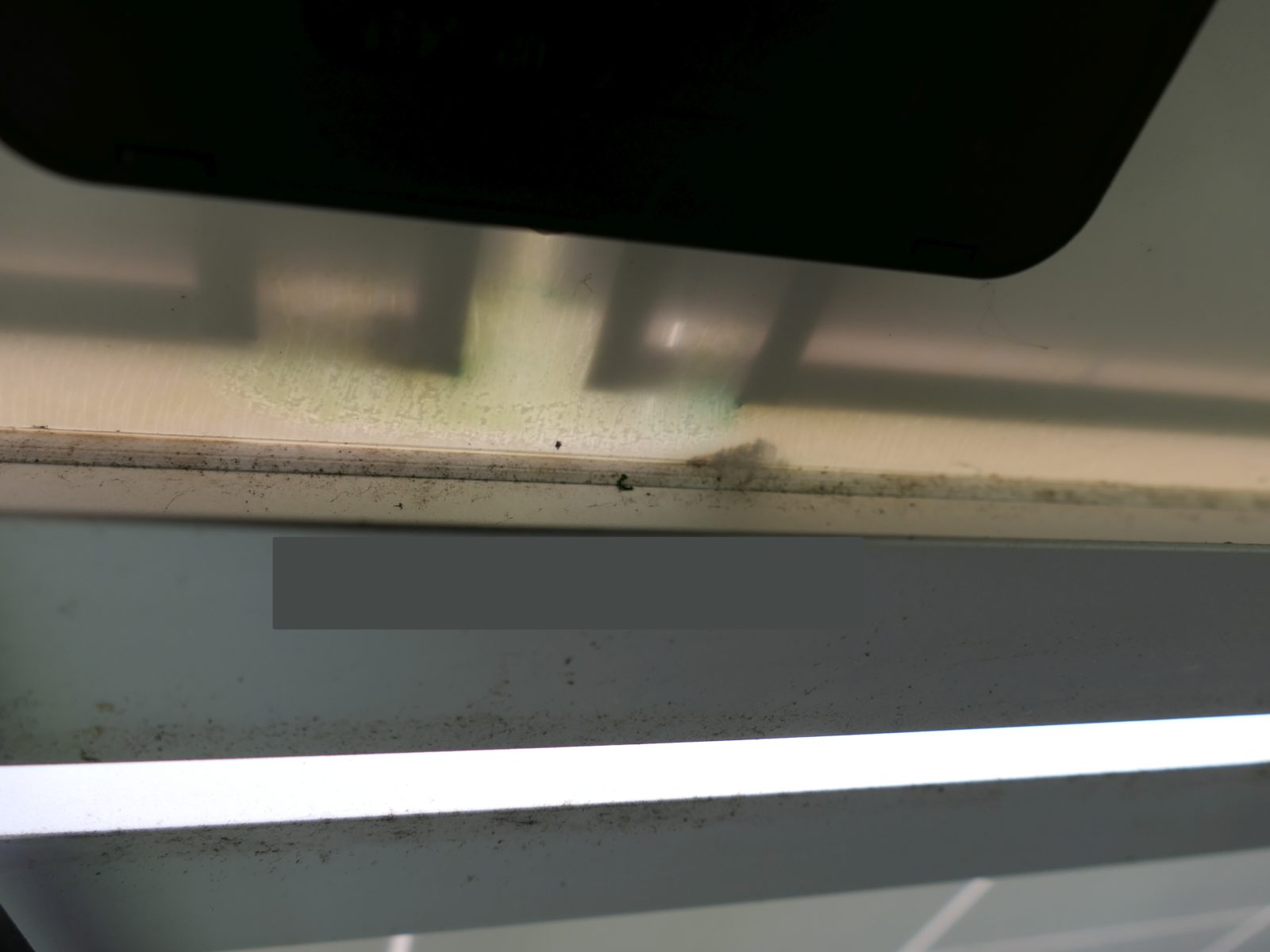

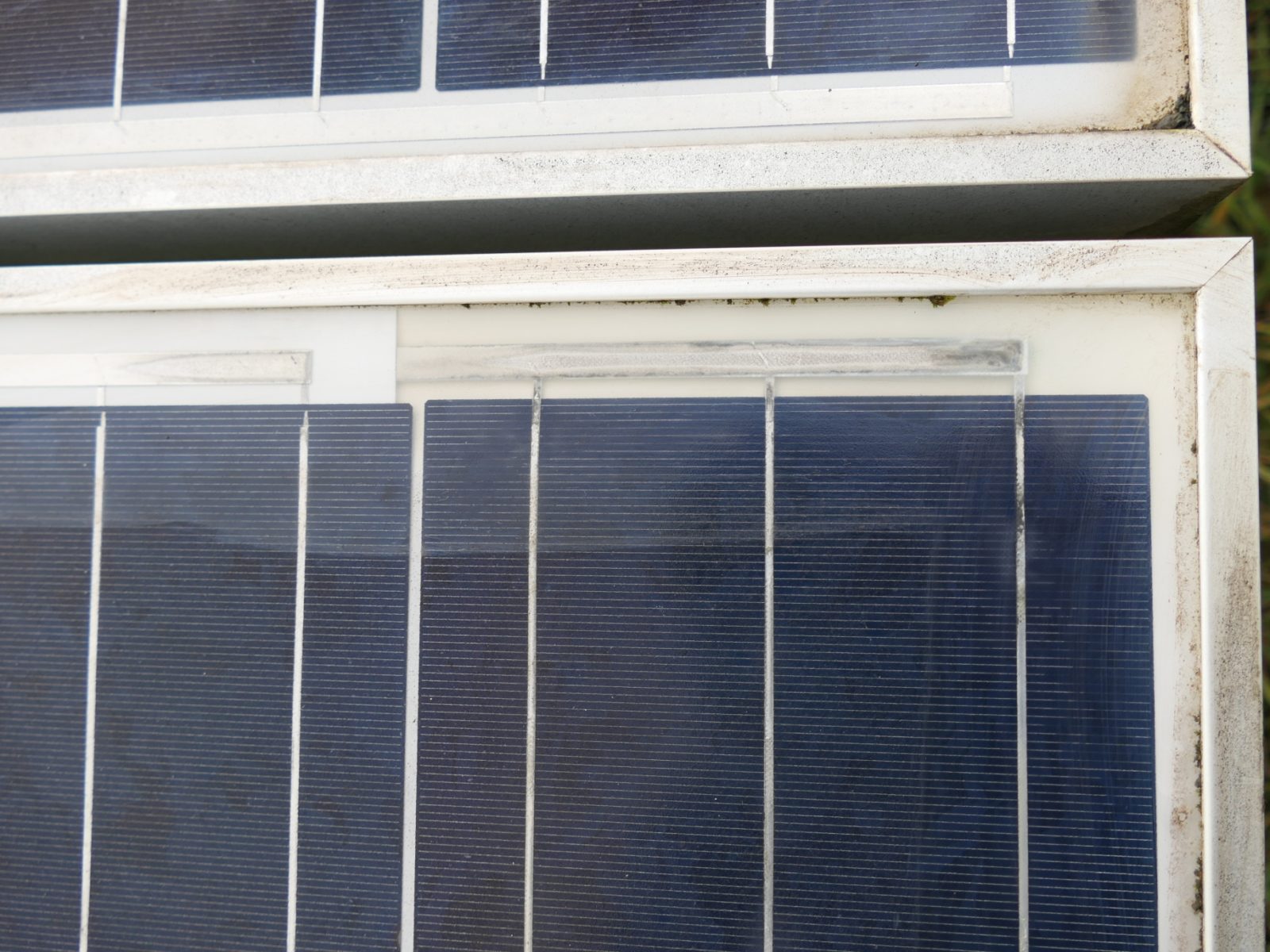

Einige Modulhersteller verwendeten in den letzten Jahren ungeeignete Rückseitenfolien, die im Laufe der Zeit Risse und Delaminationen entwickeln.
Im Labor werden deshalb die funktionalen Eigenschaften der fehlerbehafteten Module als Status Quo charakterisiert und bewertet. Der Zustand der rissigen Rückseitenfolie, der delaminierten und der verfärbten Bereiche kann durch zerstörende Untersuchungen charakterisiert werden.
Stark degradierte Haftkräfte können leicht zu Delamination führen. Verfärbte Bereiche – z.B. (Vergilbung, „Yellowing“, „Browning“) – sind ebenfalls ein Hinweis auf eine beginnende Degradation des Polymers, im fortgeschrittenen Stadium kann dies zu Haftproblemen führen.

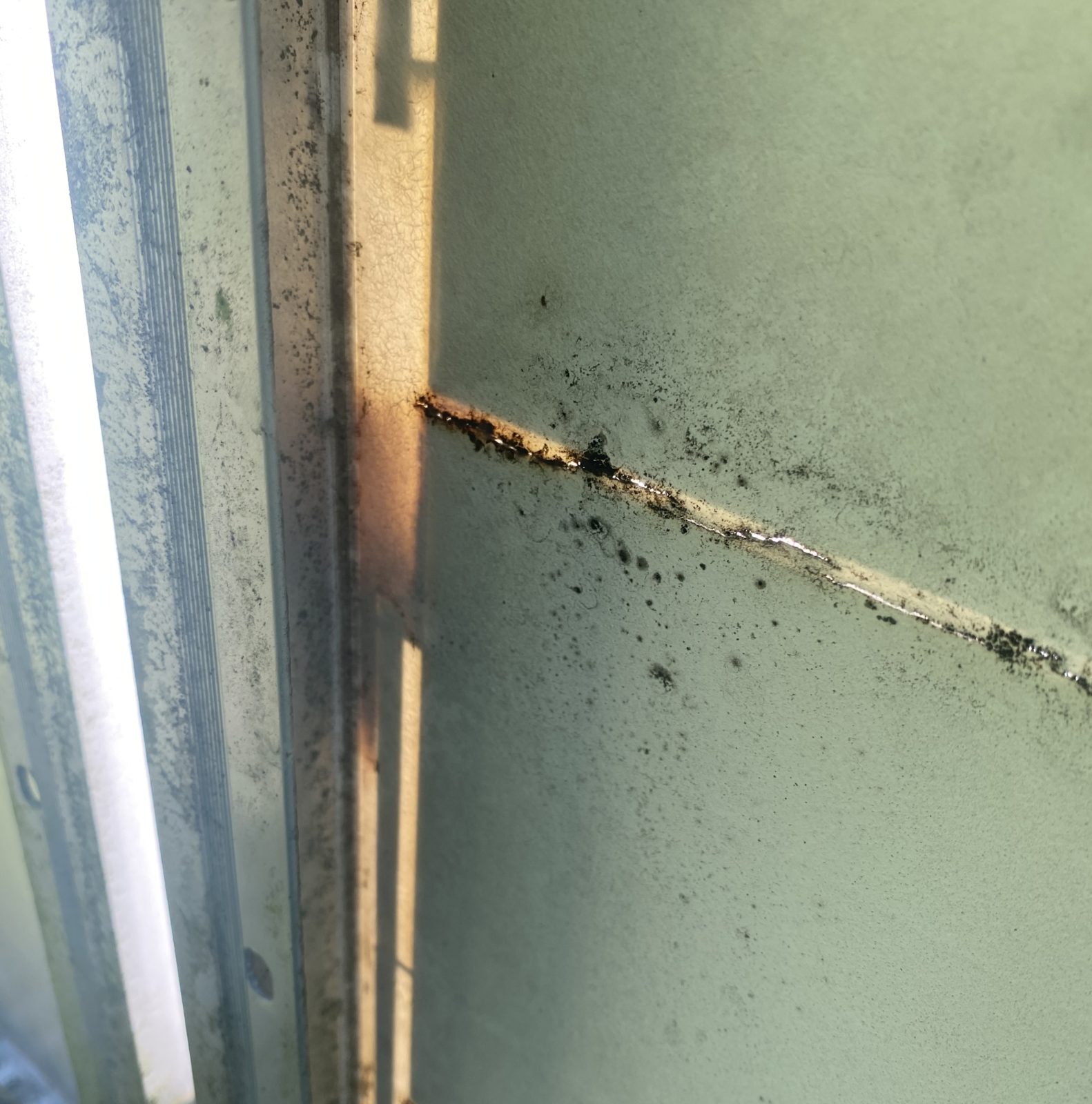

Risse in der Rückseitenfolie weisen auf eine Abnahme der Reißdehnung hin. Einige im PV Bereich eingesetzte Rückseitenfolien-Materialien neigen zu starker Degradation der Reißdehnung nach Bewitterung mit UV, Temperatur und Nässe. In Folge wird das Material spröde und reißt an Stellen mit erhöhter Dehnbeanspruchung (z.B. entlang der Zellenränder).
Als Füllmaterial eingesetzte TiO2-Partikel können unter UV-Bewitterung eine photokatalytische Degradation auslösen, was zur Auswaschung des TiO2 Füllers aus der Polymer-Matrix führt und als weißer Belag von der Rückseitenfolie abgewischt werden kann (stauben, „chalking“). Auch in diesem Fall bestehen Risiken für eine Versprödung des Materials.

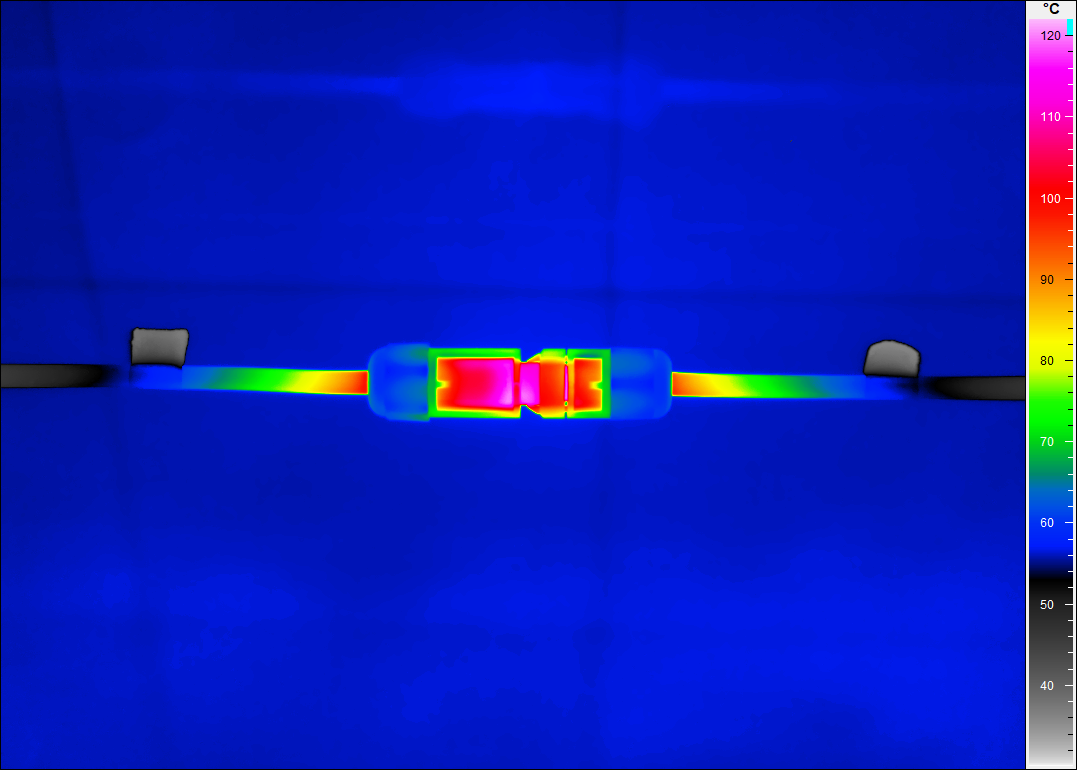

Thermografie für PV und Elektro
Wir verlassen uns nicht nur auf bestehende Kundeninformationen, sondern führen umfassende Prüfungen in den Anlagen durch. Ein zentrales Instrument ist die PV- und Elektro-Thermografie, die wir seit 2009 weiterentwickeln. Unsere Erfahrung und Forschung zeigen: Die Kosten für die thermografische Vermessung einer MW-PV-Anlage sind in der Regel geringer als die durch unentdeckte Fehler entgangenen Erträge. Elektrothermografie ist in der Industrie bereits seit Jahrzehnten als vorausschauende Instandhaltung etabliert.

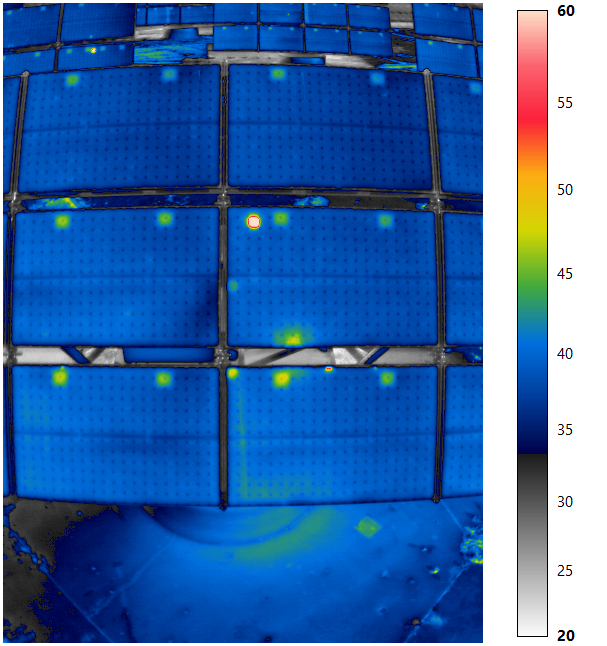

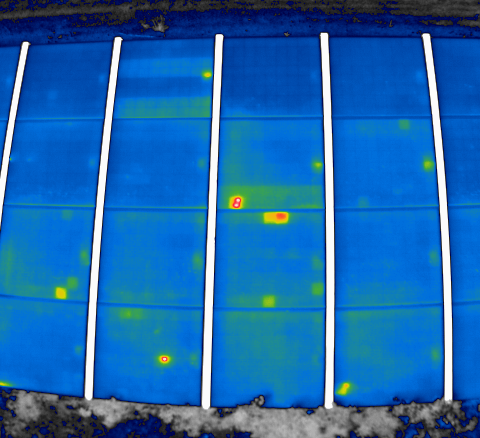

PV-Thermografie
Unsere Mitarbeiter, zertifiziert nach DIN EN ISO 9712 (Stufe 1 und 2), führen detaillierte thermografische Messungen an Ihrer Photovoltaikanlage durch – von einzelnen PV-Modulen bis hin zu großen Solarparks. Unabhängig von unserem Standort in Bayern sind wir in Deutschland, Europa und weltweit für Sie unterwegs.
Mit hochwertigen Messgeräten oder auch Multicopter mit Wärmebildkamera, und strengen Messstandards erkennen wir selbst kleinste Mängel und Fehler. Eine über Jahre gewachsene Expertise, die wir mittels gut 2.000 Megawatt thermografisch überprüfter Anlagenleistung ansammeln konnten.
- Identifizierung von ertrags- und sicherheitsrelevanten Mängeln

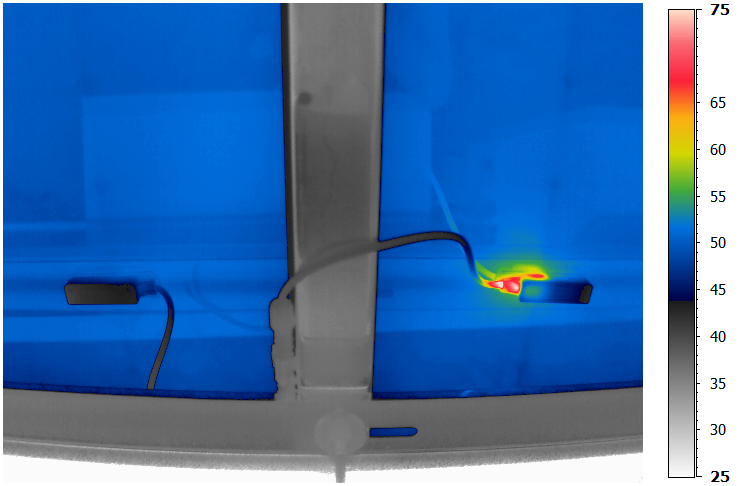

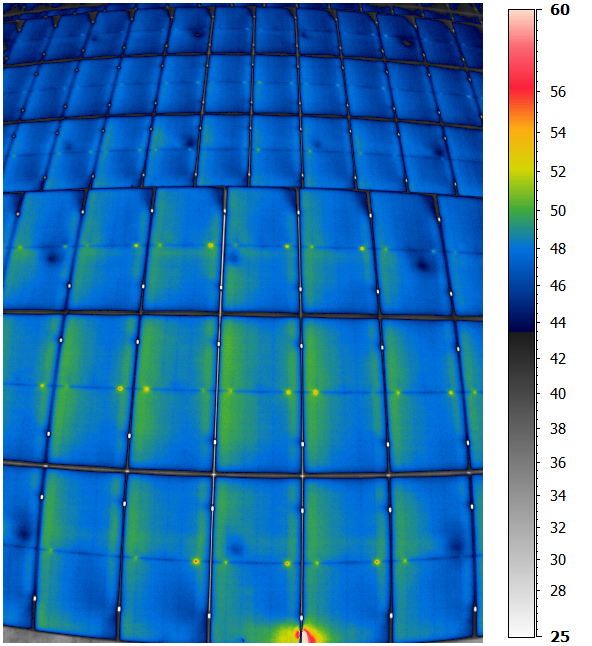

- Sichtbarmachung verschiedener Modulfehler, von der spannungsinduzierten Degradation (PID) bis zu Kontaktfehlern in Anschlussdosen
- Erkennung von Installations- und Verschaltungsfehlern bei Modulen, Anschlusskästen und Wechselrichtern

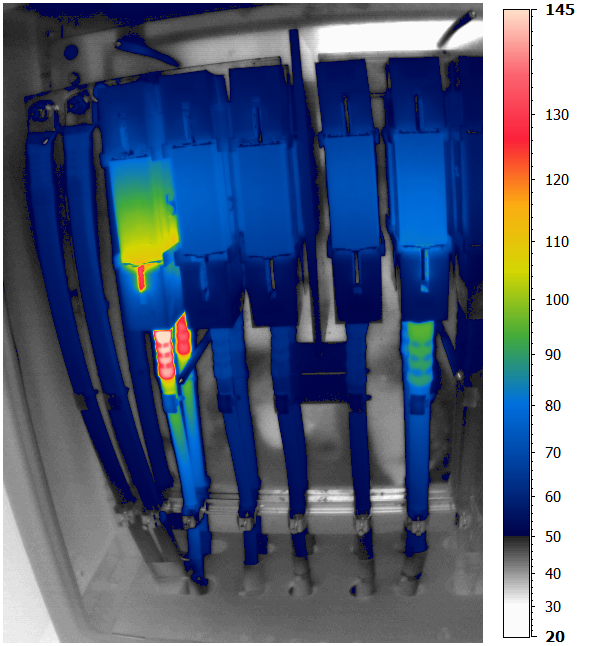

Elektro-Thermografie
Die Elektrothermografie hat sich in der Industrie als vorausschauende Instandhaltung längst etabliert. Regelmäßige thermografische Untersuchungen tragen dazu bei, die Verfügbarkeit von Produktionsanlagen zu erhöhen und eine mögliche Brandgefahr gering zu halten. Unsere zertifizierten Mitarbeiter (nach DIN EN ISO 9712 Stufe 2 – Elektro, VdS Sachverständiger für Elektrothermografie) sind vor allem in Bayern und Süddeutschland unterwegs. Auch führen wir international thermografische Messungen an Industrieanlagen durch, zum Beispiel an elektrischen BoS-Komponenten von PV-Anlagen.
Im Anschluss an die Vermessung erstellen wir Ihnen einen Thermografiebericht, in dem die Position der vorgefundenen Fehler und Auffälligkeiten sowie Empfehlungen zu Korrekturmaßnahmen aufgeführt sind. Damit lassen sich defekte oder abgenützte Bauteile zügig und gezielt austauschen.
Alle thermografischen Messungen sind im laufenden Betrieb möglich. So können Sie Ihre Anlagen deutlich schneller, gründlicher und kostengünstiger überprüfen lassen als mit anderen Messverfahren.
Ihre Vorteile im Überblick
- Vermeiden zukünftiger Ausfälle durch vorbeugende Analyse (Brandschutz)
- Steigerung der Effizienz von Anlagen durch Erkennen von Schwachstellen
- Minderung des Risikos für Folge- und Brandschäden
- Exakte Lokalisierung kleinster thermischer Auffälligkeiten
- Keine Beeinträchtigung von Produktionsabläufen während der Vermessung
- Schnelles, effizientes und kostengünstiges Verfahren
Die VdS Schadenverhütung GmbH (ein Unternehmen des Gesamtverbands der Deutschen Versicherungswirtschaft e.V.) beschreibt die Prüfung von elektrischen Anlagen in der VdS 2858 näher. Demnach sind elektrische Anlagen vom Betreiber regelmäßig zu prüfen (wiederkehrende Prüfungen), z. B. gemäß
- technischer Prüfverordnungen des jeweiligen Bundeslandes,
- DGUV-Vorschrift 3 (ehemals BGV A3),
- DIN VDE 0105 ⇒ Feststellung des „ordnungsgemäßen Zustands der elektrischen Anlage“
- Feuerversicherungs-Klausel (Klausel 3602).
Forschung / Publikationen
Wir entwickeln unsere Messtechnik und Verfahrensweise in der PV-Thermografie beständig weiter, um ihren Einsatz durch Kostensenkungen fortführend zu etablieren. Die Thermografie ist heute das aussagekräftigste Instrument für die umfassende Analyse und Überprüfung großer Anlagen auf Modulebene. Eine nachhaltige Untersuchung erfordert jedoch mehr als farbenfrohe Bilder und KI – nämlich umfangreiche Erfahrung und tiefgehendes Wissen in der PV-Systemtechnik.
Im Rahmen unseres Engagements im Forschungssektor wurden mehrere Artikel zur PV-Thermografie in verschiedenen Branchenmagazinen veröffentlicht. Zudem präsentieren wir Posterbeiträge, die auf dem PV-Symposium in Bad Staffelstein vorgestellt wurden.
Unsere Mitarbeit in nationalen und internationalen Normungsgremien, Zertifizierungsstellen und Verbänden stellt sicher, dass die Ergebnisse unserer wissenschaftlichen Arbeiten einem breiten Publikum zugänglich gemacht werden. Hier sei an dieser Stelle auf einige wichtige bereits veröffentlichte Dokumente hingewiesen:
- VATh Richtlinie Elektro – Niederspannung + PV
- DIN VDE V 0126-23-3:2016-03
- IEC TS 62446-3:2017
Schulungen / Vorträge
Unser Know-how findet in der PV- und Thermografie-Branche breiten Zuspruch. Im Rahmen von über 30 Schulungen und Vorträgen auf Workshops und Konferenzen konnten wir Interessenten aus aller Welt die Potentiale des Verfahrens erläutern.
Allein unsere Ganztagesschulungen zur PV-Thermografie wurden von über 300 PV-Gutachtern, Wissenschaftlern und PV-Anlagen-Errichtern aus sieben Ländern Europas besucht.
Gerne führen wir auch in Ihrem Hause eine In-House-Schulung zur PV-Thermografie durch.
Technical Advisor
Beratung
Seit 2009 untersuchen unsere Mitarbeiter kontinuierlich PV-Kraftwerke vor Ort. Unsere Datenbank enthält Hunderte von Projekten mit über 4 GW Gesamtleistung, darunter 2 GW normgerecht thermografisch analysierte Anlagen und 1 GW zu degradierenden Rückseitenfolien. Diese Erkenntnisse nutzen wir für Publikationen und unseren erfolgreichen Portfolio Scan, den wir seit Jahren für Bestands- und Neukunden anbieten.
Unsere Leistungen im Überblick
Wir beraten Sie unabhängig und begleiten Ihre Solar-Assets in jeder Entstehungsphase:
- Owner’s Engineering
- Technical Asset Management
- Technical Due-Diligence (TDD)
- Performance (PR) Analyse
- Prüfung Planungsunterlagen
- Baubegleitung & Baufortschrittskontrolle
- Prüfung Mangelbeseitigung
Portfolio Scan
Portfolio-Analyse – Serienfehlern zuvorkommen, Identifikation von Risiko-Assets in Ihrem Portfolio
Durch unseren umfassenden Kundenstamm erhalten wir Einblicke in die Komponenten der größten Hersteller auf dem Markt. Da unsere Dienstleistungen oft bei Auffälligkeiten oder Problemlösungen gefragt sind, entgehen uns Serienfehler nur selten, selbst wenn sie nur über kurze Produktionszeiträume auftreten.
Es ist für uns selbstverständlich unsere Großkunden, regelmäßig und unabhängig von konkreten Aufträgen, über mögliche Serienfehler in ihren Anlagen zu informieren. Diesen Service bieten wir neuerdings auch für Portfolios von Neukunden an, mit ausgeprägt positiver Resonanz.
Der Kunde teilt uns hierzu Informationen über sein Portfolio mit, insbesondere zu den verwendeten Komponenten wie Modultypen und Jahrgang. Basierend auf unseren Datenbanken erhalten sie Risikoeinschätzungen zu einzelnen Komponenten sowie Empfehlungen für weitere Schritte zur Klärung.
Die Erfahrung zeigt, dass die durch einen Portfolio Scan gewonnene Zeit für Betreiber und Betriebsführer entscheidend sein kann, um die Verfügbarkeit einzelner Anlagen durch rechtzeitige Reaktionen aufrechtzuerhalten.
